详解电磁阀工作原理图

时间：分类：产品资讯

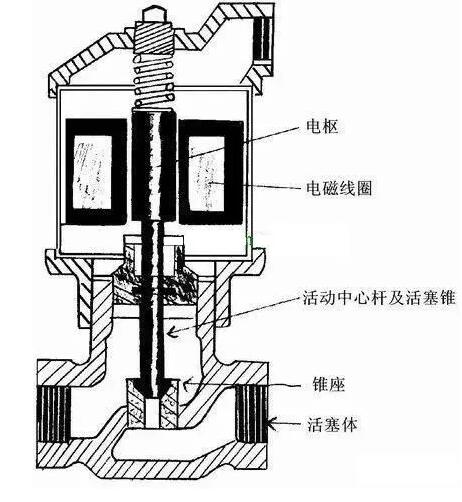

图中是电磁阀的横截面，即所谓的电磁阀。如果在电磁线圈中没有电流，就没有磁场，电枢不是由磁力推动的，而是由压力弹簧推动的。活塞中心杆与电枢连接，中心杆向下推，活塞锥插入锥座。因此，上海ckd电磁阀从入口到出口的通道被阻塞了。

如果电流通过线圈，就会产生磁场，把电枢向上推。电枢必须克服弹簧向下推动的力量，将中心杆和活塞锥体从锥体基座上拆卸下来，从而使从进口到出口的通道畅通无阻。电磁学是一种双位置装置，既可以完全打开也可以完全关闭。所以它是一个开闭控制系统。

配置文件

电磁阀受电流影响，可以是交流或直流，具体取决于设计，但仍以交流驱动较为常见。

交流电磁阀具有直流电磁阀所没有的严重缺点。如果交流电磁阀卡在关闭或半关闭位置，则在加电流后很可能烧坏。这是因为电枢不能进入线圈的中心，线圈的电感总是很低。(线圈的电感值随中心材料的介电系数变化较大，铁与空气的差异大于1000倍)低电感和电感，一个非常大的电流流过线圈。最后线圈过热烧坏了。
